Solaranlagen

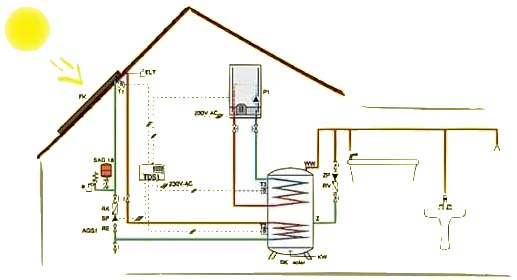

Durch die Erwärmung des Trinkwassers mit Solarkollektoren kann der Primärenergieverbrauch erheblich gesenkt werden, da eine Solaranlage übers Jahr mindestens 60 % der Trinkwasserenergie von der Sonne gewinnt. Solarkollektoren sind auf der Basis ganzheitlichen Denkens entstanden und bieten die Gewähr eines verantwortungsbewussten, energieschonenden und umweltgerechten Verhaltens. Die Auszeichnung mit dem "Blauen Engel" ist dabei selbstverständlich.

Thermische Solaranlage für ein Einfamilienhaus mit Überschusswärmenutzung

Der Kollektor ist auf einem Flachdach mit einer Neigung von 45° nach Süden ausgerichtet aufgeständert und hat eine effektive Absorberfläche von ca. 5 m². Die Anlage dient der Erwärmung des Brauchwassers. Zusätzlich zu dem bereits vorhandenen 160 l Warmwasserspeicher ist ein 300 l Solarspeicher installiert, der die Solarwärme bevorratet. Über einen Wärmetauscher wird Überschusswärme an den Heizkessel zur Unterstützung der Raumheizung oder bei Bedarf an das im Garten befindliche Schwimmbecken abgegeben

Deckungsanteil der Solaranlage zur Warmwasserbereitung 60-65%
Nutzung der Überschusswärme für die Raumheizung und Schwimmbecken
Dachaufständerung mit Kiesplatten (ohne Durchdringung der Dachdichtung)
Dachaufständerung mit Kiesplatten (ohne Durchdringung der Dachdichtung)

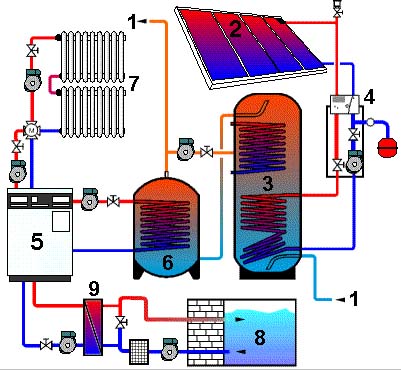

Thermische Solaranlage für ein Einfamilienhaus mit Überschusswärmenutzung - Anlagenschema



1 zum/vom Verbraucher
2 Kollektor
3 Solar-Speicher
4 Solar-Regelstation
5 Heizkessel
6 Speicher Heizungsanlage
7 Heizkreis
8 Schwimmbecken
9 Wärmetauscher Schwimmbecken
